أولاٌ : فوائد تحسين معامل القدرة

تخفيض تكلفة الطاقة الكهربائية :
1- يوفر تركيب المكثفات اللازمة لتحسين معامل القدرة إمكانية تخفيض فاتورة الاستهلاك الكهربائي للمستهلك وذلك بالحفاظ على القدرة غير الفعالة في مستوى أقل من القيمة التعاقدية التي يتم الاتفاق عليها مع شركة توزيع الكهرباء
2- وزارة الكهرباء تشجع تركيب المكثفات لانه في حالة عدم تركيبها يتم تحميل غرامة مالية كبيرة وفى حالة تحسين معامل القدرة بحيث يتعدى نسبة 92% فأكثر تقوم وزارة الكهرباء بإعطاء العميل نقاط تتمثل في خصم من قيمة الفاتورة أو يتم خصمها من الغرامات القديمة .

 فوائد فنية واقتصادية :
تحسين معامل القدرة يمكن العميل من استخدام محولات ومعدات قطع وكابلات أصغر حجماً إضافة إلى تخفيض الفقد في الطاقة والهبوط في الجهد مما يعود بالفائدة المالية على كل من المستهلك والمغذى
** تخفيض الفقد الكهربائي ( P , KW )  في الكابلات
يتناسب فقد الطاقة الكهربائية في الكابلات مع قيمة مربع التيار ويضاف مقدار هذا الفقد إلى قراءات عدادات الطاقة الكهربائية ( الكيلو وات  ساعة ) و ينتج عن خفض التيار بالموصلات بقيمة 10% مثلاً تخفيضاً في فقد الطاقة الكهربائية بمقدار يصل إلي 20 %

زيادة القدرة المتاحة :
مع تحسين معامل القدرة لحمل مغذى من محول تنخفض قيمة التيار المار بالمحول ومن ثم يمكن إضافة أحمال جديدة عليه .

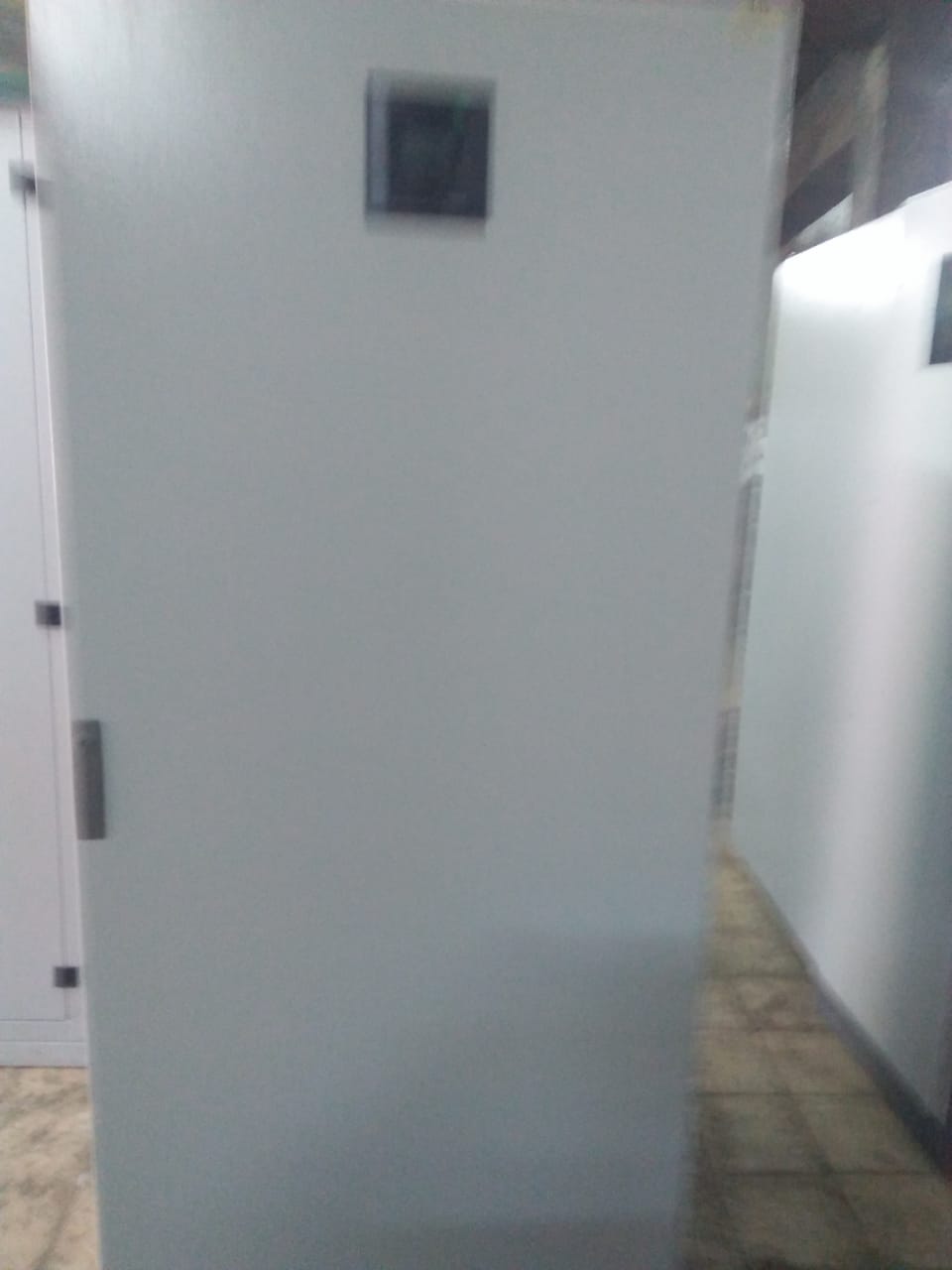

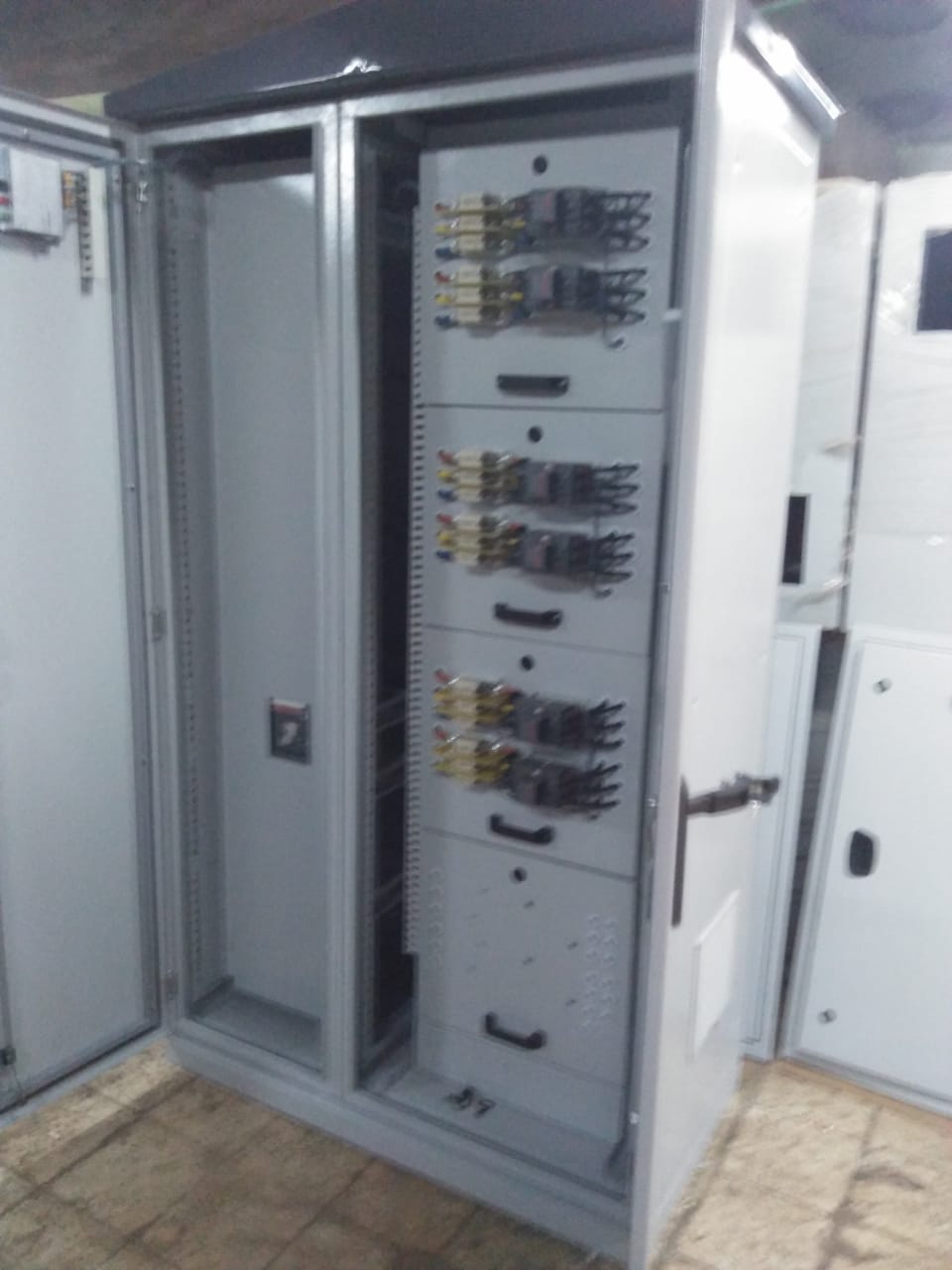

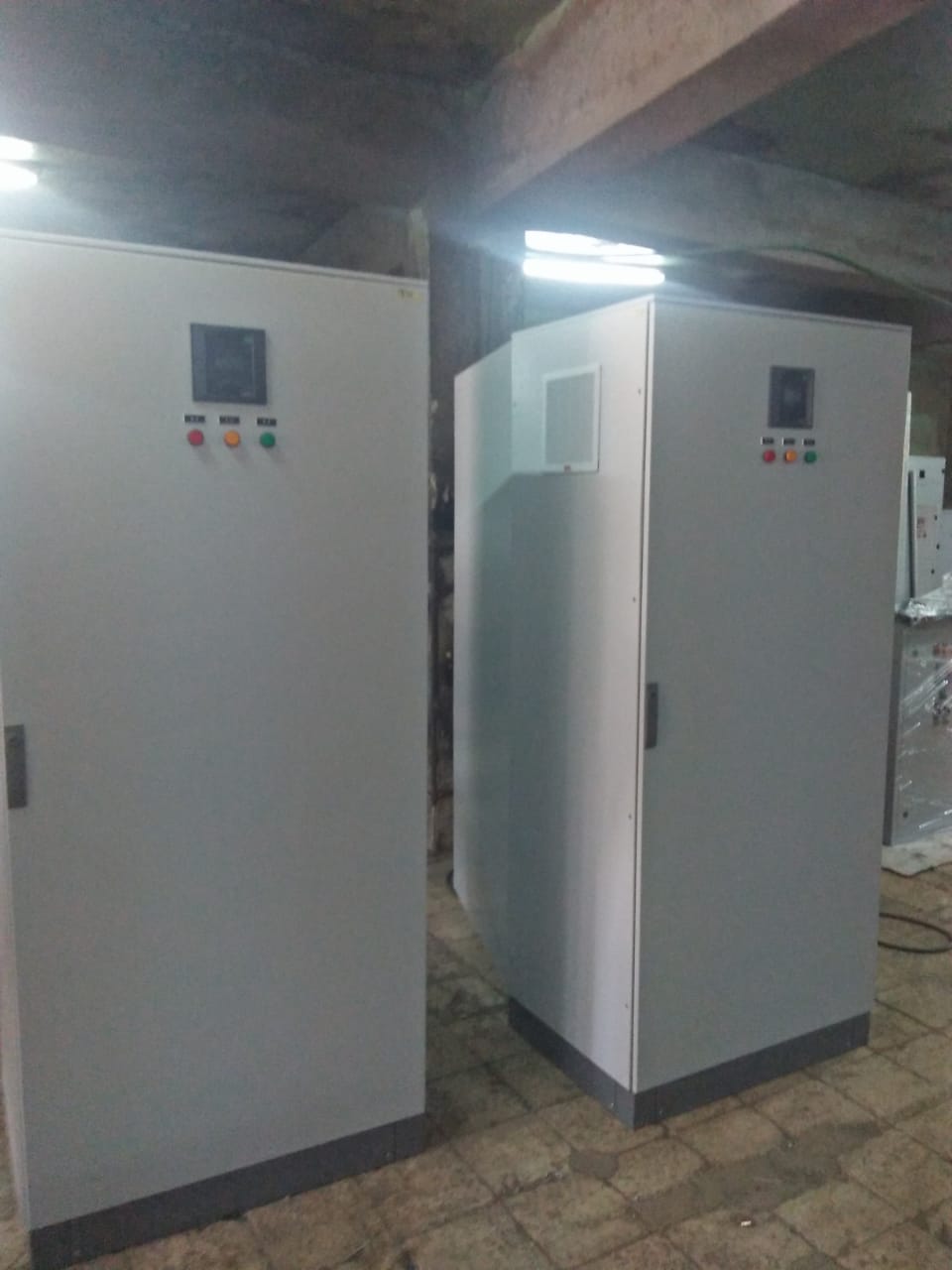

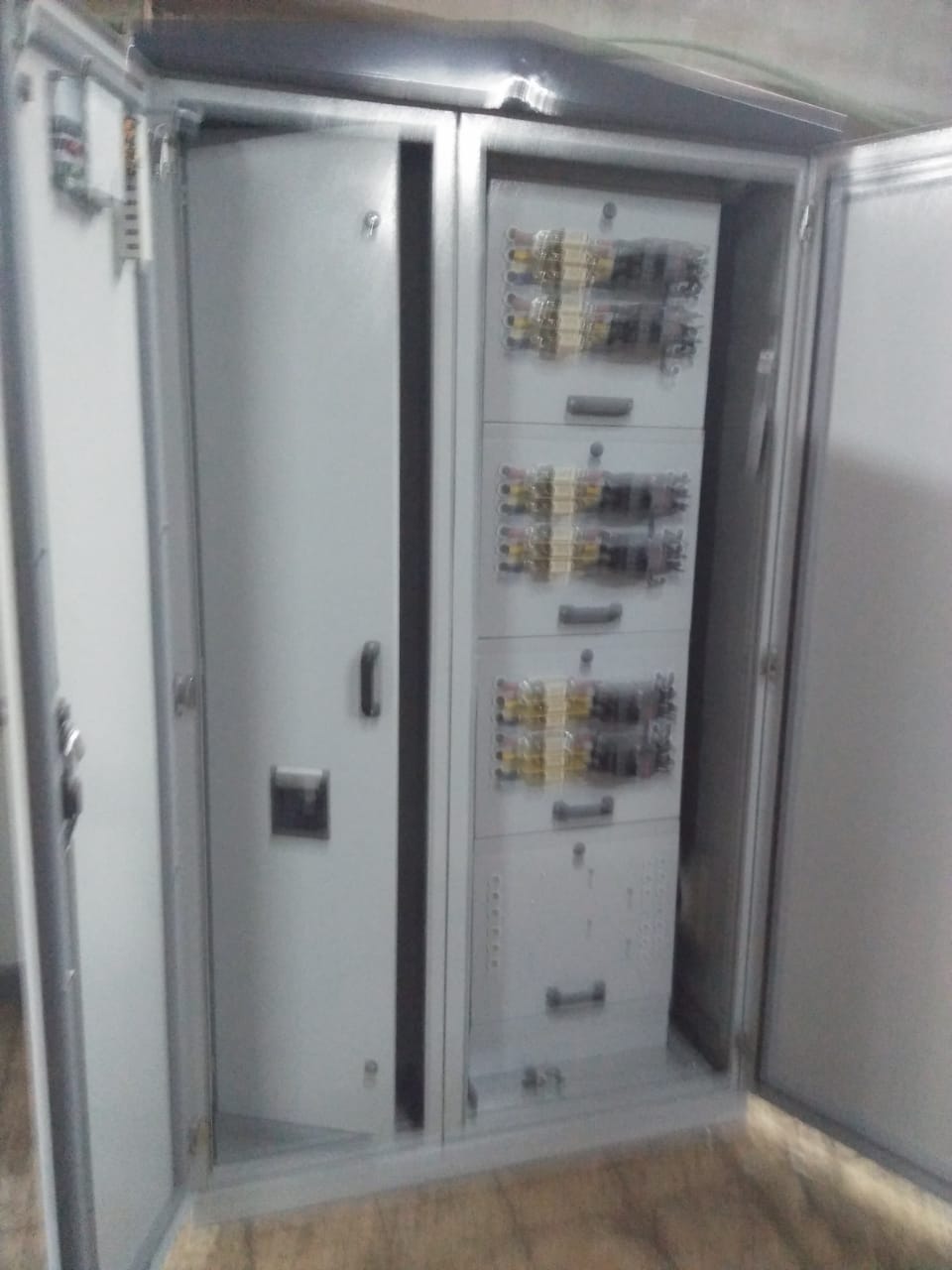

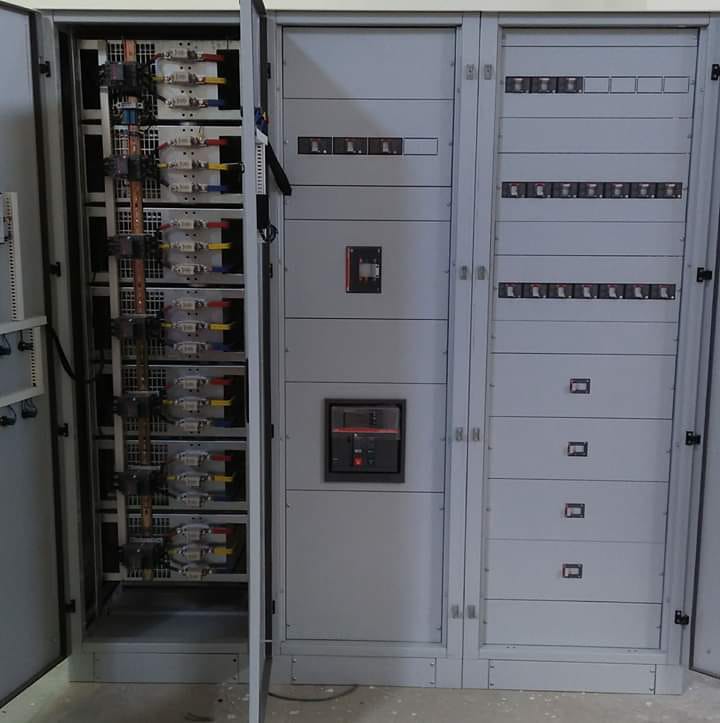

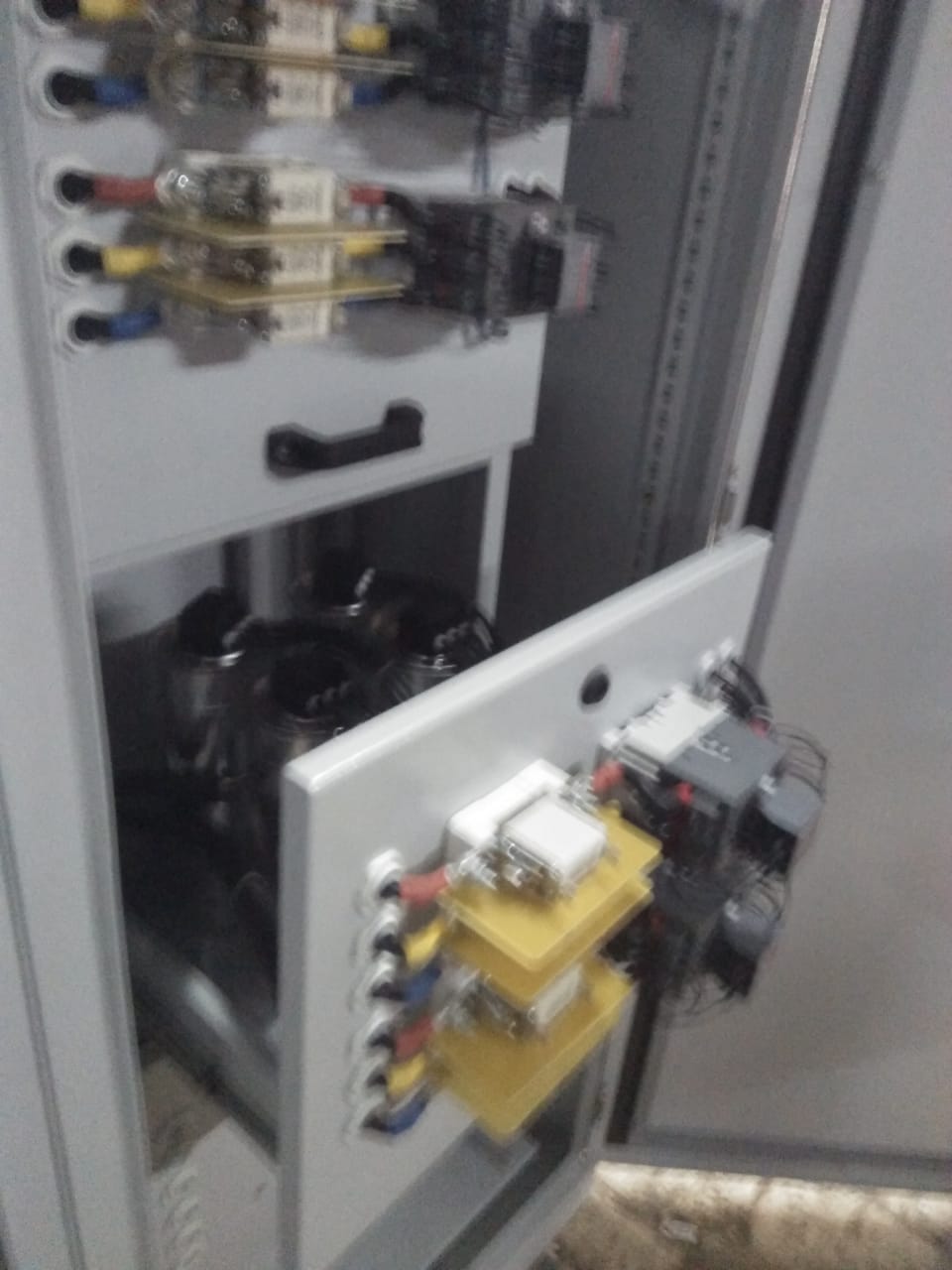

ثانياٌ : المواصفات الفنية للوحة :

1. اللوحة من الصاج المسحوب على البارد ومعالج ضد الصدا ومدهونة الكتروستاتيك بالكمبيوتر بسمك 2مم للقوائم والضلف

اللوحة معزولة ومحكمة ضد الاتربة والمياة بجونات ذات درجة عزل عالي من جميع الجوانب

1. اللوحة بها اماكن لضمان سهولو الصيانة
2. اللوحة مزودة بمراوح تبريد لتخفيض درجة الحرارة والمراوح مزودة بفلاتر مضادة للاتربة والابخرة وتعمل من خلال ثرموستات حرارى لضبط تشغلها عند درجة حلرارة معينة

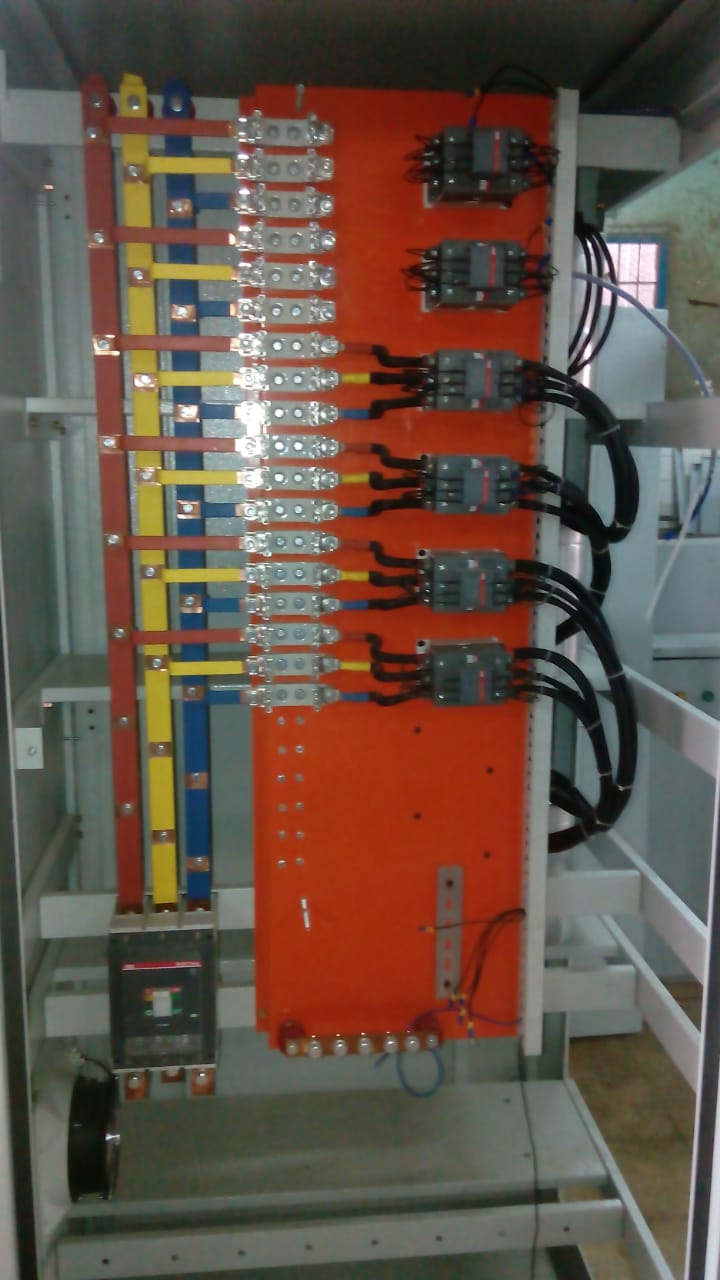

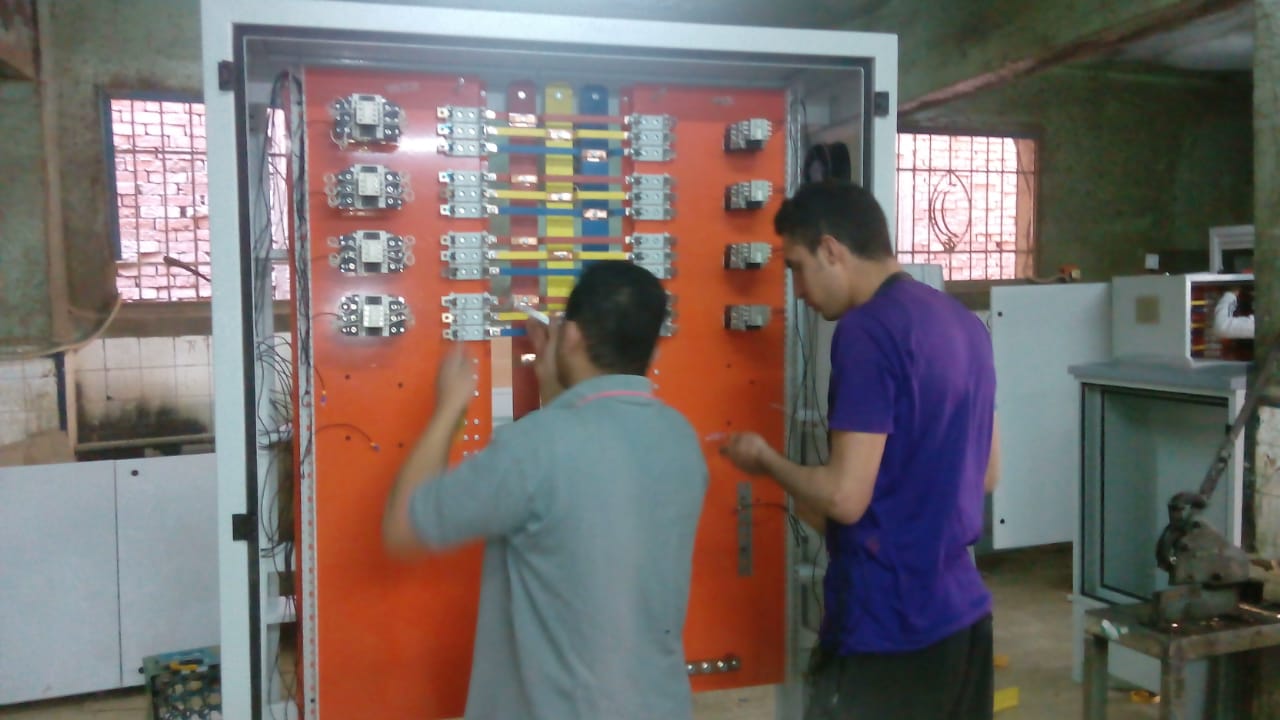

3. البارات النحاس الموجودة باللوحة ذات درجة نقاوة عالية وتتحمل كثافة تيار 2 امبير :مم2
4. اللوحة معزولة جيدا للحفاظ على درجة حماية وعزل اللوحة بحيث لا تقل عن IP 54
5. نهايات كابلات التوصيل والربط بين مكونات اللوحة معزولة بمادة الريكم لمنع حدوث اى تخمر لنهايات الكابلات وضمان حماية المكونات من حدوث اى SHORT CIRCUIT
6. بارات النحاس باللوحة مدهونة بالالوان المتفق عليها ومعزولة بمادة ورنيش عازل للحفاظ على النحاس من الحرارة والرطوبة
7. اللوحة مزودة بفتحات تهوية فى اعلى جوانب اللوحة وهذة الفتحات معزولة بفلاتر هواء لضمان جودة دخول وخروج التيارات الهوائية داخل اللوحة مع الحفاظ على درجة عزل اللوحة IP54

ثالثاٌ : المواصفات الفنية للمنظم ( المانى الصنع ) خاص بتوافقيات الجهد –الهرمونك
قرأة معامل القدرة PF لحظة بلحظة ويقوم بالتعامل معها بدخول المراحل حتى تصل للقيمة المطلوبة

1. يقوم بتبادل بين دخول المراحل حسب ساعة تشغيل المراحل حتى يكون المراحل متساوية فى عدد ساعات التشغيل حفاظأ على السعة العمرية للمكثفات
2. يقوم كافة القرأة الفولتمير    ( KW , A , V , Kver , KVA   ( لحظة بلحظة
3. يقوم بتسجيل اعلى قيمة امبير وكيلو وات و الفولت وكيلو فولت امبير
4. يقوم بتسجيل قرأة الهرمونكس بمختلف درجاته
5. يقوم بقرأة كل مراحلة وقدرة مدى سعته الفعلية
6. يمكن توصيلة احادى او ثلاثى الاوجه
7. يعمل اليا او يدويا
8. به ترقيم لكل مرحلة من مراحل اللوحة وتظهر عند دخول المراحل  1 2 3 4 5 6 7 8 9 10 11 12
9. مزود بوسيلة لضبط زمن التوصيل بين المراحل
10. امكانية التشغيل على برامج التشغيل المختلفة (1:1:1:1 ) او (1:2:2:2 ) او (1:2:4:8)
11. قراءة درجة الحرارة وضبط تشغيل مروحة التهوية عند درجة حرارة معينة
12. مزود بوسيلة للاحساس بتوافقيات الجهد بالدائرة
13. قراءة توافقيات الجهد – الهرمونك – الموجودة بالفولت والامبير وتحديد نسبة كل درجة من درجات توافقيات الجهد من 1:19 بحيث يمكن التعامل مع نسبة الهرمونك المختلفة مع ضمان الوصول الى معامل القدرة المطلوب من قبل شركة الكهرباء
14. مزود بالحمايات الاتية :-   = ضد ارتفاع او انخفاض الجهد والتيار

                                  =ضد زيادة او انخفاض الكيلو فار
                                  =ضد زيادة او انخفاض التردد
                                  = لا يتاثر باختلاف الفازات
10-الاحتفاظ بالمعلومات فى حالة انقطاع التيار
11-لا يتاثر بعكس تتابع الاوجة

 TECKNICAL DATA
JANITZA ELECTRONICS
SUPPLY VOLTAGE: 110 – 220- 380 VAC
FREQUENCY: 50 – 60HZ
MEASURING VOLTAGE: 80 – 500 V
MEASURING CURRENT: 5A
OVER VOLTAGE CAPACITY: 20 %
RECONNECTION DELAY: 20-240 S
OPERATING TEMP: 0-55C

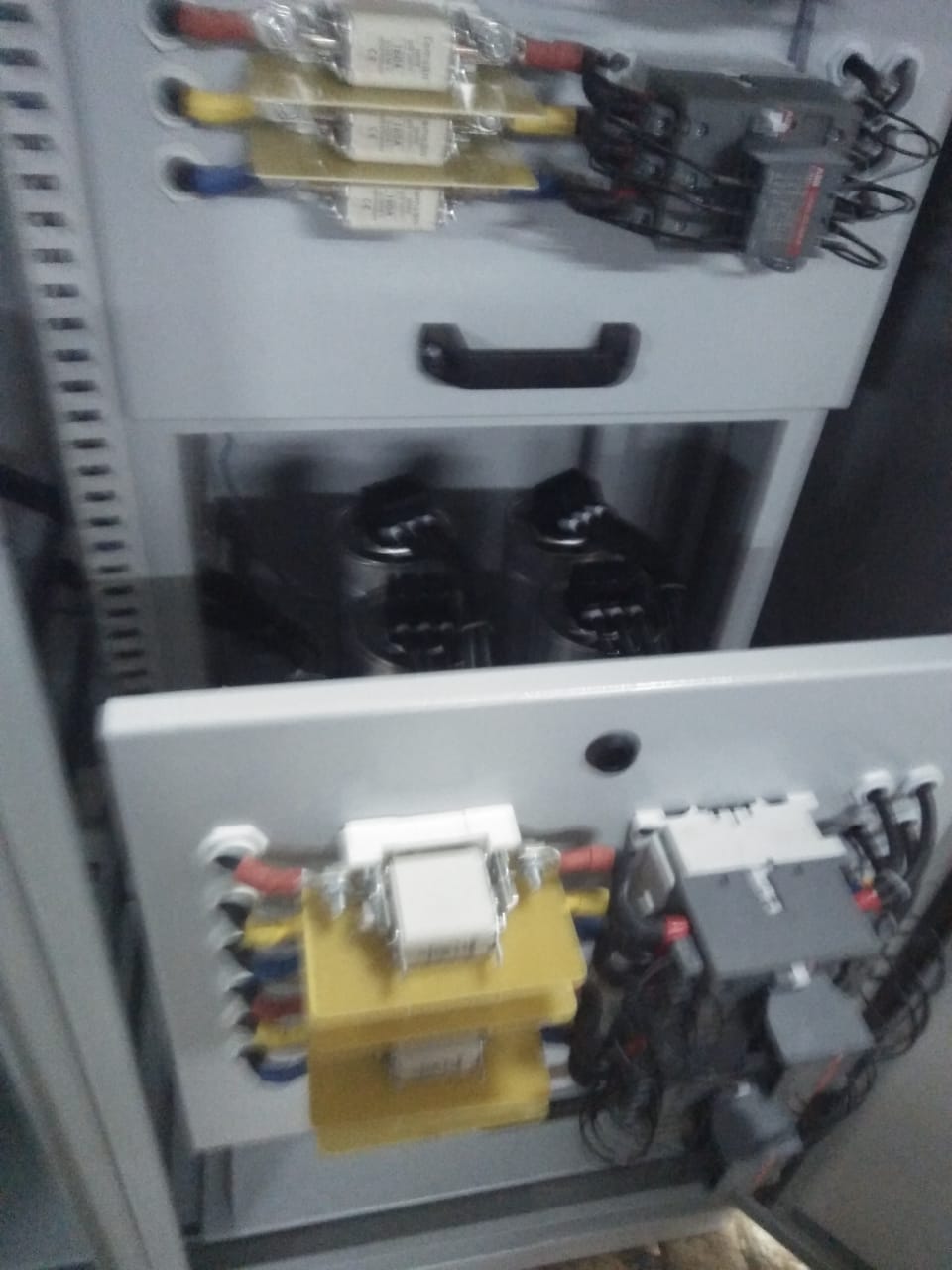

رابعاٌ : المواصفات الفنية للكونتاكتورات ABB  فرنساوى الصنع

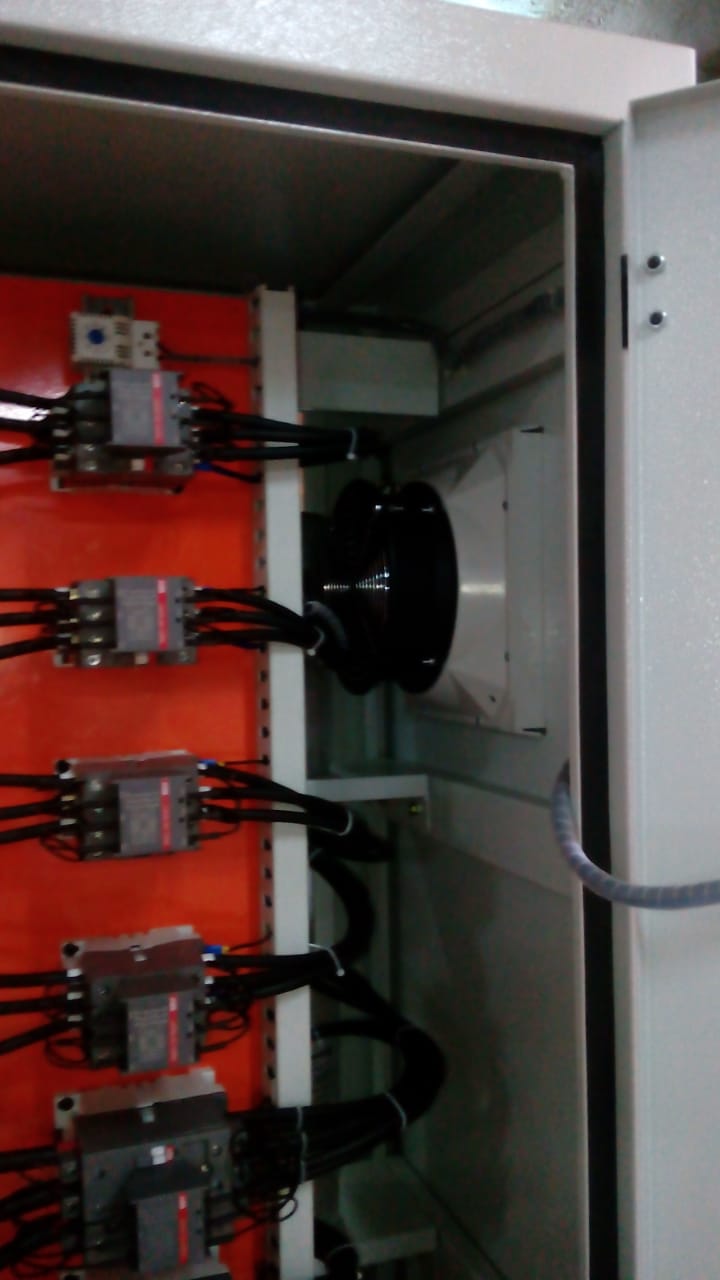

الكونتاكتورات الكهرومغناطسية لفصل وتعشيق المكثفات

1. الكونتاكتورات بها نقاط تلامس 2NO+2NC
2. يتبع تعشيق المكثفات تيارات غير عابرة تنتج عن شحن المكثفات وتتسبب فى وجود تيارات عاليه جدا تصل الى ضعف التيار المقنن للمكثف ولكن لفترة زمنية قصيرة
3. تم تصميم الكونتاكتورات الكهرومغناطسية خصيصا لاعمال التعشيق الخاصة بالمكثفات وتحتوى هذة الكونتاكتورات على مجموعة من الكونتاكتورات والمقاومات التى تحد من التيار المار بها ويتم فصل هذة المقاومات بعد انقضاء فترة التيارات العابرة وتعتبر هذة التقنية فريدة من نوعها حيث تقوم بخفض التيار عند الشحن من 200 ضعف الى 80 ضغف

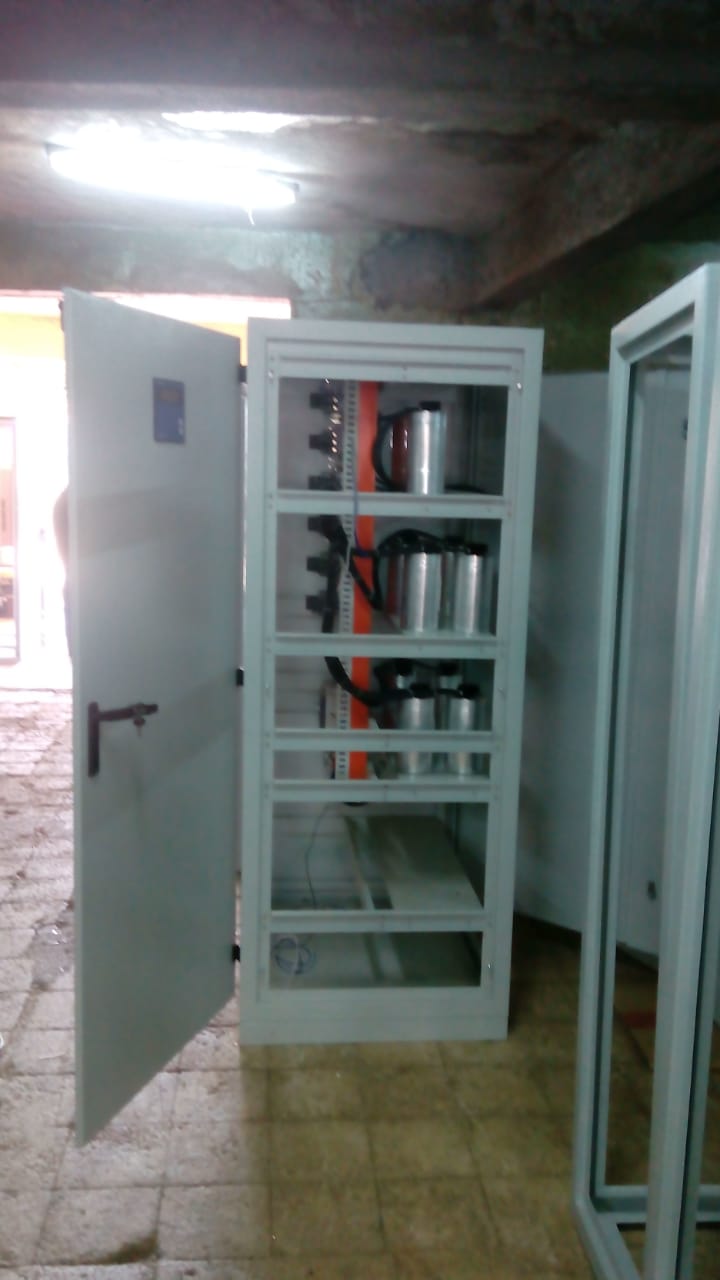

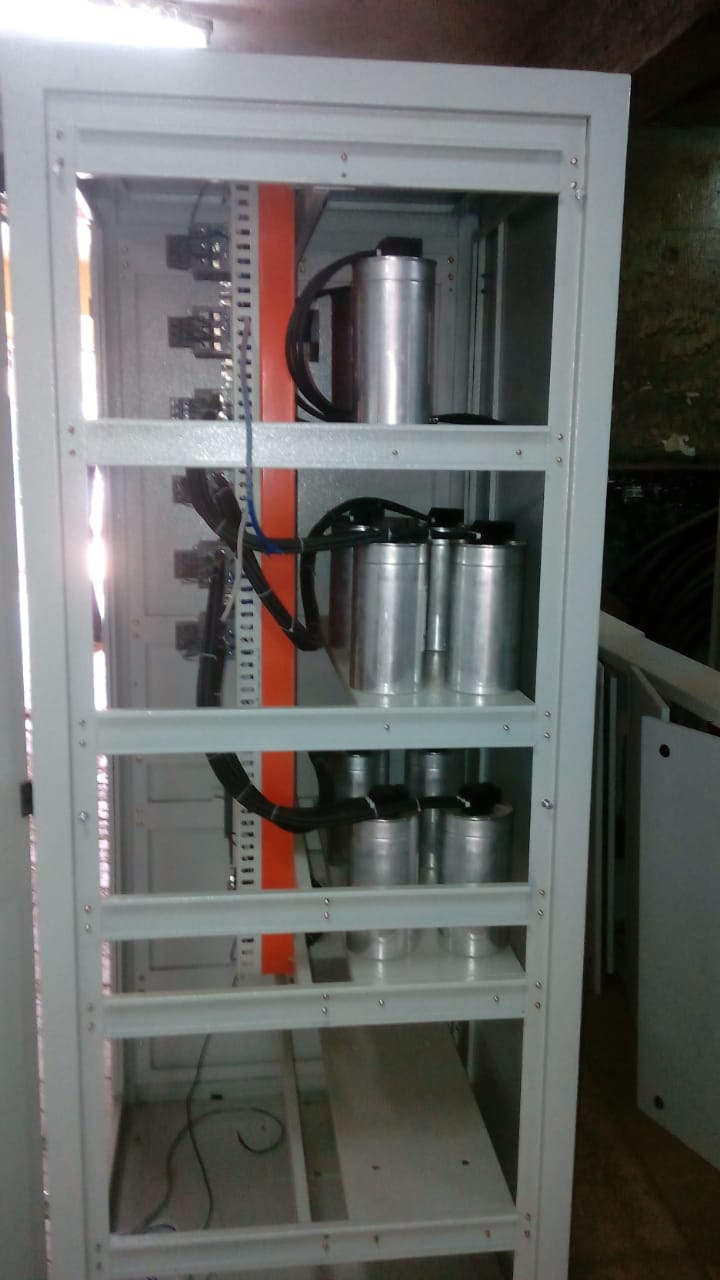

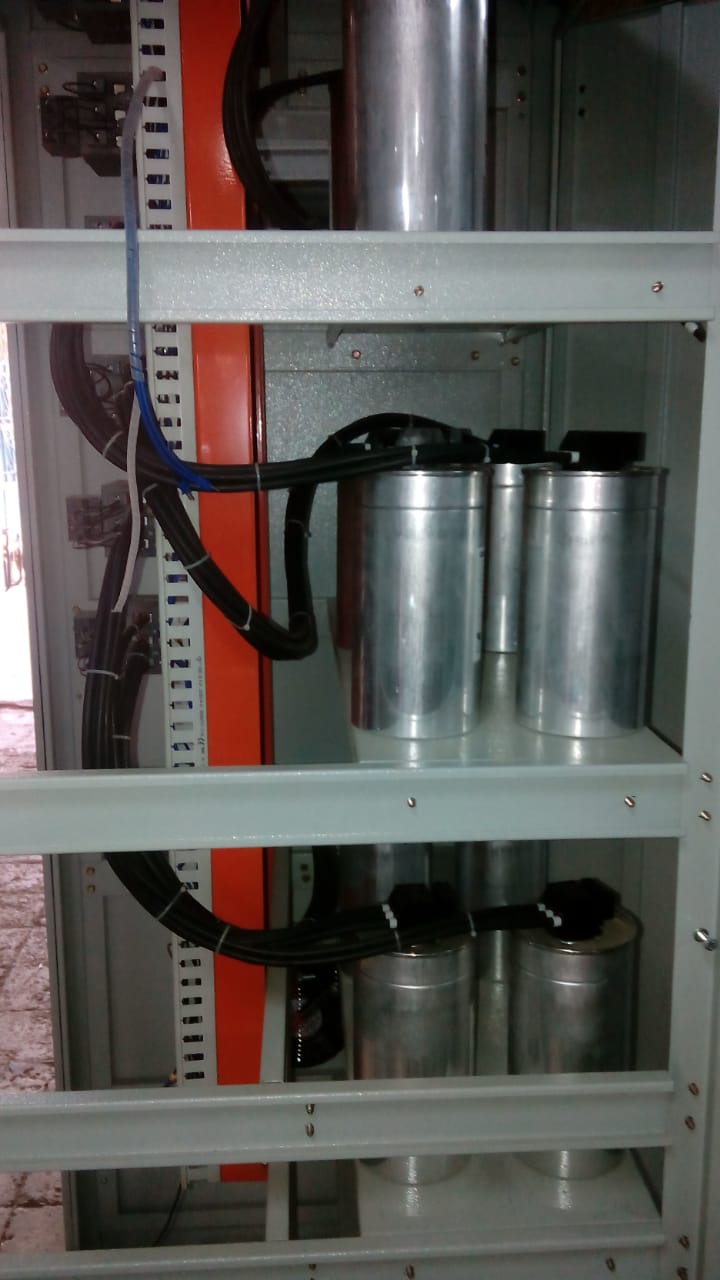

خامساٌ : المواصفات الفنية للمكثفات ( المانى الصنع )

1. المكثف من النوع الجاف
2. الجهد العابر به 440 فولت
3. يتحمل كثافة جهد حتى 500 فولت
4. به مقاومة تفريغ خاصة به+ الارضى
5. مصمم طبقا للمواصفات القياسية 831 IEC
6. يتحمل درجة حرارة 70 درجة مئوية
7. المكثف من النوع الذى يتحمل وجود الهرمونك بالشبكة والاحمال حتى نسبة 50%
8. سعة المكثف تتحمل حتى 15% زيادة او نقصان

ELECTRONICON CAPACITOR & FRAKO CAPACITOR
PREMONT OVERVOLTAGE: MKPg 440 V
PER 8H: DAY: 500 V
LIFE CAPACITY: >   1000000 H
MAX SURFACE TEMP: 70C
CAPACITORS CONTAIN DISCHARGE RESISTORS CAPACITOR OF DRY TYPE FOR OPERATION NON-DETUNED OR LOW-DETUNED SYSTEM 5.67%...................7% (3.78H- 4.2H)
SAFETY OF THE CAPACITORS
PROTECTION AGAINST:
                                               = ACCIDENTALCONTACT
                                               = OVER VOLTAGE AND SHORT

والى سيادتكم بيان باهم اثار توافقيات الجهد – الهرمونك –
اولا : التاثيرات اللحظية :
تؤثر توافقيات الجهد على دوائر التحكم الالكترونية  وعلى سبيل المثال فهى تؤثر على خصائص فتح الثيرستور عن طريق ازاحة نقطة مرور موجة الجهد بالصفر
تؤثر توافقيات الجهد على العدادات الحثية بزيادة نسب الخطاء
تؤثر توافقيات الجهد على مستقبلات التحكم الموجى مثل الاجهزة المستخدمة فى مركز التحكم حيث تقوم توافقيات الجهد المجاورة لجهد التحكم بالتشويش على القوى الالكترومغناطسية والمولدة من التيار اللحظى المصاحب بتيارات التردد مما يؤدى الى توليد اهتزازات ودوى مع الاجهزة الالكترومغناطسية فتتولد اهتزازات فى الماكينات الدوارة  و التدخل مع دوائر الاتصال والتحكم وتلاحظ  التشوش عند مرور دوائر التحكم والاتصال بجوار القوى المحملة بالتوافقيات
ثانيا : تاثيرات المدى الطويل :
=تؤدى توافقيات الجهد على المدى الطويل الى رفع درجة الحرارة للمكثفات   حيث يكون الفاقد المسبب للحرارة الناتج عن ظاهرتين هما التوصيل الحرارى وعزل الهستريسين وهذا الفاقد يعرف بزاوية الفقد فى المكثفات وهى الزاوية التى يكون ظلها هو النسبة بين قيمة الفقد وقيمة الطاقة الحثية المولدة للحرارة نتيجة الفقد الاضافى فى الماكينات والمحولات 0
= وفاقد اضافى فى الاجزاء الثابتة فى الماكينات والاجزاء المتحركة نتيجة الفارق فى سرعة الموجات المغناطسية المصاحبة لتوافقيات الجهد وسرعة الجزء المتحرك فى الماكينات 0
= فاقد اضافى فى المحولات نتيجة ظاهرة التسطح
=فاقد اضافى يؤدى الى رفع درجة حرارة الكابلات والمحركات وغيرها من الاحمال التى تتاثر بوجود هذا الفاقد الناتج عن وجود توافقيات الجهد فى الشبكة والاحمال
وتكمن خطوة توافقيات الجهد فى الاتى :-

1. اتلاف المكثفات
2. اتلاف وحدات PLC
3. اتلاف المحركات الكهربائية
4. اتلاف المحولات والتقليل من قدرتها وعمرها الافتراضى
5. رفع درجة حرارة الكابلات وزيادة سخونتها واضعاف درجة حمية عزلها وكثافة التيار المار بها
